Speakersystem für Stern:

Verwendete Teile: Visaton W200-4, RTO BQ-60 (8Ohm), Visaton FR10HM-8 (8Ohm), Ferritkernspule 3,3mH, Poti 100 KOhm

Der Subwoofer kann analog zu der Bally/Williams Beschreibung eingebaut werden.

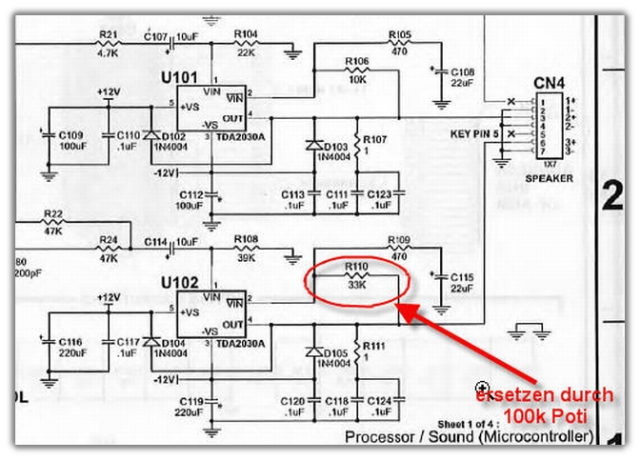

Das Poti zur Regelung des Subwoofers wird wie im Schaltbild dargestellt eingebaut. Was es dabei prinzipiell zu beachten gibt, möchte ich hier nicht wiederholen und kann ggf. bei der Anleitung für den Potieinbau bei WPC95 nachgelesen werden.
Bitte das Poti vor Einbau auf Mittelstellung drehen !

Im Gegensatz zu den Bally/Williams Geräten, empfehle ich hier auch den Austausch der Backboxspeaker, da die Orginalen nicht wirklich gut klingen.

Lautsprecher für die Backbox:
Visaton FR10HM-8 parallel mit RTO BQ60. Beide Lautsprecher haben 8 Ohm (wie die Orginalen) und können einfach gegen die Orginal- speaker ausgetauscht werden.
Der Einbau ist plug & play, da die vorhandenen Befestigungslöcher exakt mit dem Lautsprecherchassis der neuen Lautsprecher übereinstimmen.
Bei beiden Lautsprechern handelt es sich um Breitbandspeaker, wobei der Visaton mehr die hohen Frequenzen wiedergibt.
Dieses "Duo" gibt schon ein deutlich besseres Klangbild wieder.

Keine Gewähr für die hier beschriebenen Umbaumaßnahmen !
