Subwoofer Einbau WPC:

Verwendete Teile: Visaton W200-4 oder WS20E-4, Ferritkernspule 4,7mH, Leistungsregler

Der Einbau des Subwoofers unterscheidet sich nicht von dem was in der Anleitung für WPC95 beschrieben ist.
Da es bei dieser Soundboardgeneration keine getrennten Ausgänge für Sub und Backbox gibt, muss man hier die Einstellung für die Intensität des Sub´s anders realisieren.

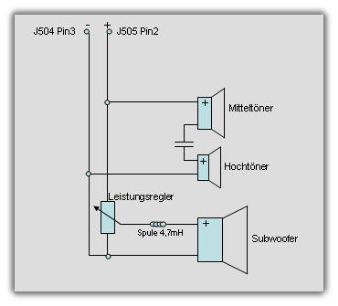

Dazu muss die Orginalverdrahtung der Lautsprecher verändert werden, wie auf dem Schaltbild zu erkennen ist.

Der Leistungsregler wird mit Hilfe eines Stahlwinkels an die Oberkante der Backbox geschraubt.

Keine Gewähr für die hier beschriebenen Umbaumaßnahmen !
